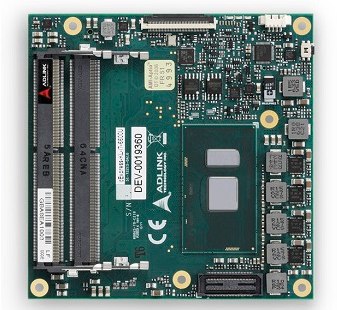

cExpress-KL(COM Express Type 6 Compact)
COM Express 7세대 모바일 Intel® Core™ 및 Celeron® 프로세서(이전 코드명: Kaby Lake)를 탑재한 컴팩트 사이즈 Type 6 모듈
주요 특징
- 7세대 Intel® Core™ 및 Celeron® 프로세서
- 최대 32GB 듀얼 채널 DDR4 1867/2133MHz
- DDI, LVDS, VGA, eDP 조합으로 최대 3개의 독립 디스플레이 지원
- GbE, 최대 6개의 PCIe x1(빌드 옵션)
- 3개의 SATA 6Gb/s, 4개의 USB 3.0 및 4개의 USB 2.0
- SEMA(Smart Embedded Management Agent) 기능 지원
- Extreme Rugged 작동 온도: -40°C ~ +85°C(빌드 옵션)
소개
cExpress-KL은 64비트 7세대 Intel ® Core ™ i7/i5/i3 및 IntelR CeleronR 초저 TDP 프로세서(이전 명칭 “Kaby Lake U”)를 단일 칩에 탑재한 COM ExpressR COM.0 R2.1 Type 6 컴팩트 사이즈 모듈입니다. 7세대 Intel ® Core ™ 및 Celeron ™
시스템 온 칩 에서 제공하는 이점을 활용하는 cExpress-KL은 Intel의 구성 가능한 TDP를 사용하여 장수명 솔루션에서 적절한 전력 소비로 최적의 처리 및 그래픽 성능이 필요한 고객을 위해 특별히 설계되었습니다. cExpress-KL의 Intel ® 프로세서는 Intel ® Hyper-Threading Technology(최대 2개 코어, 4개 스레드)와 최대 32GB의 비 ECC DDR4 듀얼 채널 메모리를 듀얼 스택 SODIMM 소켓에서 1866/2133MHz로 지원하여 전반적인 성능이 우수합니다. 통합 Intel ® Generation 9 Low Power Graphics에는 OpenGL 4.4/4.3, DirectX 11.3/11, Intel ® Clear Video HD Technology, Advanced Scheduler 2.0, 1.0, XPDM 지원, AVC/VC1/MPEG2/HEVC/VP8/JPEG 하드웨어 디코드 및 AVC/MPEG2/HEVC/VP8/JPEG 하드웨어 인코드를 위한 DirectX Video Acceleration(DXVA2) 지원과 같은 기능이 포함되어 있습니다. 그래픽 출력에는 듀얼 채널 18/24비트 LVDS(빌드 옵션에 따른 eDP), HDMI/DVI/DisplayPort 및 VGA(빌드 옵션에 따른)를 지원하는 두 개의 DDI 포트가 포함됩니다. cExpress-KL은 개발 시간을 단축하기 위해 시스템의 사용자 지정 코어 로직을 아웃소싱하려는 고성능 처리 그래픽 요구 사항이 있는 고객을 위해 특별히 설계되었습니다. cExpress-KL은 온보드 기가비트 이더넷 포트 하나, 최대 6개의 PCIe Gen3 포트(빌드 옵션), 4개의 USB 3.0 포트, 4개의 USB 2.0 포트, 3개의 SATA 6Gb/s 포트를 갖추고 있습니다. SMBus 및 I2C를 지원합니다. 이 모듈에는 CMOS 백업이 있는 SPI AMI EFI BIOS가 장착되어 있어 원격 콘솔, CMOS 백업, 하드웨어 모니터, 워치독 타이머와 같은 임베디드 기능을 지원합니다.
