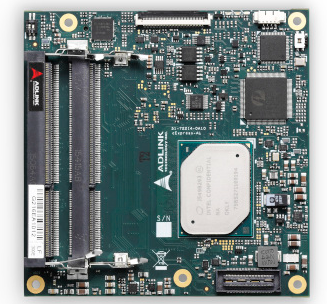

cExpress-AL(COM Express Type 6 Compact)
COM Express Compact Size Type 6 모듈 Intel Atom® E3900 시리즈, Pentium® 및 Celeron® SoC(이전 명칭 Apollo Lake)
주요 특징
- Intel Atom® E3900 시리즈(이전 명칭 Apollo Lake) 및 Pentium®/Celeron® SOC, 전체 가상화 지원(VT-d/VT-x)
- IEEE 1588 정밀 시간 프로토콜(PTP) 지원
- 최대 8GB 듀얼 채널 비 ECC DDR3L 1867/1600MHz
- 2개의 DDI 채널, 1개의 LVDS(빌드 옵션에 따른 VGA/eDP)는 최대 3개의 독립 디스플레이를 지원합니다.
- 최대 5개의 PCIe x1 Gen2(PCIe 브리지 IC, 빌드 옵션)
- SATA 6Gb/s 2개, USB 3.0/2.0 3개, USB 2.0 5개 및 eMMC 5.0(빌드 옵션)
- Extreme Rugged 작동 온도: -40°C ~ +85°C(E3900 시리즈 SKU에 대한 빌드 옵션)
소개
cExpress-AL은 Intel Atom® 프로세서, Intel® Pentium® 프로세서 및 Intel® Celeron® 프로세서 시스템 온 칩(SoC)을 지원하는 COM Express® COM.0 R3.0 Type 6 모듈입니다. cExpress-AL은 긴 제품 수명 솔루션에서 낮은 전력 소모로 최적화된 처리 및 그래픽 성능이 필요한 고객을 위해 특별히 설계되었습니다.
Intel Atom® 프로세서, Intel® Pentium® 프로세서 및 Intel® Celeron® 프로세서는 1600/1867MHz에서 비 ECC 유형 DDR3L 듀얼 채널 메모리를 지원하여 뛰어난 전반적인 성능을 제공합니다. 통합 IntelR Gen9 LP 그래픽에는 OpenGL 4.3, DirectX 12, OpenCL 2.0과 같은 기능이 포함되어 있으며 H.265/HEVC, H.264, MPEG2, VC1, VP9, MVC, JPEG/MJPEG 하드웨어 디코드를 지원합니다. DDI 포트에서 HDMI/DVI/DisplayPort, 옵션 VGA, 싱글/듀얼 채널 18/24비트 LVDS 및 옵션 eDP를 지원하여 최대 3개의 독립형 디스플레이를 사용할 수 있습니다.
cExpress-AL은 개발 시간을 단축하기 위해 시스템의 사용자 지정 코어 로직을 아웃소싱하려는 균형 잡힌 성능/전력 소비 요구 사항이 있는 고객을 위해 특별히 설계되었습니다. cExpress-AL에는 최대 8GB 비 ECC 유형 DDR3L 메모리를 위한 듀얼 스택 SODIMM 소켓이 있습니다. 주요 IO에는 단일 기가비트 이더넷 포트, USB 3.0 포트 및 USB 2.0 포트, SATA 6Gb/s 포트 및 최대 5개의 PCIe x1 레인이 포함됩니다. 또한 SD 신호는 GPIO로 멀티플렉싱됩니다. SMBus 및 I2C에 대한 지원이 제공됩니다. 이 모듈에는 원격 콘솔, CMOS 백업, 하드웨어 모니터 및 워치독 타이머와 같은 임베디드 기능을 지원하는 SPI AMI EFI BIOS가 장착되어 있습니다. 옵션 eMMC 5.0(8/16/32GB)이 지원됩니다.
