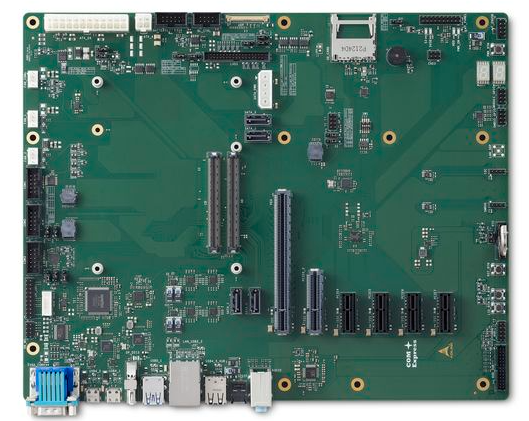

Express-BASE6 R3.1(COM Express Type 6 Carrier)
ATX 폼 팩터의 COM Express® Type 6 R3.1 레퍼런스 캐리어 보드
주요 특징
- PCIe Gen4 x16 1개, PCIe x4 1개, PCIe x1 4개
- 최대 2개의 USB 4 지원
- 최대 2.5G 이더넷 지원
- HDMI, VGA, LVDS 및 옵션 eDP 지원
소개
Express-BASE6 R3.1은 PICMG COM-Express Revision 3.1을 기반으로 하는 ATX COM-Express Type 6 기본/소형 크기 모듈 참조 캐리어 보드입니다. 선택한 COM-Express Type 6 모듈과 기성품 애드온 카드와 함께 소프트웨어 개발 및 하드웨어 검증을 위해 원하는 최종 제품의 기능을 빠르게 에뮬레이션할 수 있습니다.
참고: PCIe Gen4 x16, 2.5GbE 및 USB4 지원은 사용된 모듈 및 캐리어에 따라 달라집니다.
사양:
- PICMG COM-HPC 개정판 3.1
- COM-Express Type 6 모듈 지원 Basic / Compact 사이즈
- 1x PCIe Gen4 x16, 1x PCIe x4, 4x PCIe x1
- 2x USB4
- HDMI, VGA, LVDS 및 옵션 eDP
- 후면 I/O에 4x USB 3.x/2.x, 2x USB 2.0/1.1
- 4x SATA
- 2.5GbE 랜
- 마이크/라인인/라인아웃, S/PDIF 오디오 지원
- 전면 패널용 2x USB 2.0/1.1 헤더
- SMBus, GPIO, SD 카드 슬롯, I2C, LPC, 직렬 포트용 헤더
- LPC 버스의 BIOS POST 코드 데이터에 대한 온보드 진단
- 2차 SPI 플래시용 온보드 소켓
