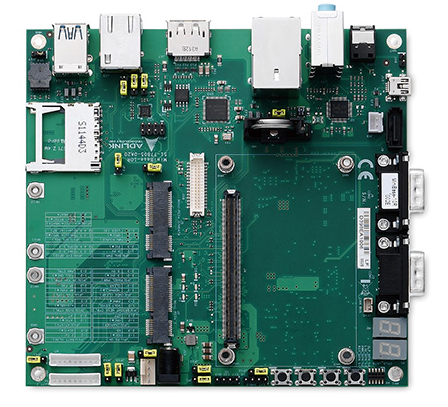

miniBASE-10R(COM Express Type 10 Carrier)
COM Express Type 10 레퍼런스 캐리어 보드
주요 특징
- nanoX-BT 및 최신 Type 10 모듈용 캐리어 보드
- 2x USB 3.0, 2x USB 2.0 및 1x USB 클라이언트
- DisplayPort 및 LVDS(eDP 옵션) 지원
- 1x SD 카드 슬롯
- 2x 미니 PCIe 카드 슬롯(하나는 mSATA 지원)
- 2x LAN 커넥터
- COM Express Carrier Design Guide rev. 2.0에 부합합니다.
- 스마트 배터리 및 19V 어댑터 전원 공급 지원
소개
맞춤형 캐리어와 기성품 시스템 코어를 결합한 COM Express 방식은 사용자 정의가 필요하지만 완전한 재설계를 위한 시간이나 수량이 부족할 때 탁월한 솔루션입니다. 연간 생산량이 500~10,000개에 이르는 대부분의 시스템 통합 프로젝트에 적합합니다. COM Express 개념은 완전한 맞춤형 설계에 비해 많은 장점이 있습니다. 엔지니어링 복잡성을 줄이고, 총 프로젝트 수량에 대한 임계값을 낮추고, 마지막으로 제품을 즉시 출시합니다. 캐리어 보드를 설계하는 데 걸리는 평균 시간은 완전한 맞춤형 OEM 보드의 절반도 채 걸리지 않습니다.
miniBASE-10R은 Mni-ITX 크기 캐리어 보드입니다. 선택한 COM Express Type 10 모듈과 기성품 애드온 카드와 함께 소프트웨어 개발 및 하드웨어 검증을 위해 원하는 최종 제품의 기능을 빠르게 에뮬레이션할 수 있습니다.
대상 시스템의 기능적 프로토타입을 빌드하려면 다음이 필요합니다.-
COM Express Type 10 모듈
– miniBASE-10R 캐리어 보드
– PCI Express 기반 또는 USB 기반 추가 카드
– SATA 스토리지 또는 플래시 디스크 솔루션
miniBASE-10R은 Mini 크기 Type 10 핀아웃 COM Express 모듈과 호환되며 최대 1개의 Mini PCIe 카드, 1개의 Mini PCIe/mSATA 카드 슬롯 및 1개의 SD 카드를 수용합니다.
miniBASE-10R은 2개의 스마트 배터리와 19V 어댑터 입력을 지원하는 스마트 배터리 관리 시스템을 통합합니다. 통합 스마트 배터리 관리 시스템은 스마트 배터리 관리자 사양을 준수하며 배터리 전원 하위 시스템, 스마트 배터리 및 호스트 시스템(COM Express 모듈) 간의 통신에 시스템 관리 버스(SMBus)를 사용합니다. ACPI와 호환되며 지원되는 운영 체제에서 완벽한 스마트 배터리 관리를 제공합니다.
ADLINK의 COM Express 모듈은 COM Express 사양에 정의된 기존 인터페이스를 사용하여 모든 스마트 배터리 통신을 완벽하게 지원하는 BIOS를 제공하며 통합 스마트 배터리 관리 시스템과 완벽하게 호환됩니다. 통합 스마트 배터리 관리 시스템은 다음과 같은 방법으로 COM Express 시스템에 배터리 전원을 빠르게 개발하고 통합할 수 있는 개념 증명 배터리 전원 하위 시스템입니다.
– 설계 단계에서 프로토타입 시스템의 배터리 전원 하위 시스템 기능을 에뮬레이션합니다.
– 사용자 지정 시스템을 위한 기성형 배터리 전원 하위 시스템으로
– 사용자 지정 설계 캐리어에 배터리 전원 하위 시스템을 통합하기 위한 참조 설계로
