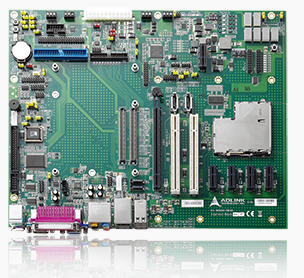

Express-BASE(COM Express Type 2 Carrier)
ATX 폼 팩터의 COM Express ® Type 2 참조 캐리어 보드
주요 특징
- 통합 POST 코드 표시
- ATX / AT 또는 배터리 구동
- PCI Express x1 슬롯 5개
- PCI Express x16 그래픽 슬롯 / SDVO 슬롯
- 2개의 레거시 32비트 PCI 슬롯
- 듀얼 LPC BIOS, 단일 단계 실행
- LPC Super I/O(활성화/비활성화)
- CF 카드 또는 익스프레스 카드
소개
맞춤형 캐리어와 기성품 시스템 코어를 결합한 COM Express 방식은 맞춤형으로 제작해야 하지만 완전한 재설계를 위한 시간이나 수량이 부족할 때 탁월한 솔루션입니다. 연간 생산량이 500~10,000개에 이르는 대부분의 시스템 통합 프로젝트에 적합합니다. COM Express 개념은 완전한 맞춤형 설계에 비해 많은 장점이 있습니다. 엔지니어링 복잡성을 줄이고, 전체 프로젝트 수량에 대한 임계값을 낮추고, 마지막으로 제품을 즉시 출시합니다. 캐리어 보드를 설계하는 데 걸리는 평균 시간은 완전한 맞춤형 OEM 보드의 절반도 채 걸리지 않습니다.
Express-BASE는 표준 ATX 크기 캐리어 보드입니다. 선택한 COM Express 모듈과 기성품 애드온 카드와 함께 소프트웨어 개발 및 하드웨어 검증을 위해 원하는 최종 제품의 기능을 빠르게 에뮬레이션할 수 있습니다.
대상 시스템의 기능적 프로토타입을 구축하려면 다음이 필요합니다.
- COM Express 모듈
- Express-BASE 캐리어 보드
- PCI Express 또는 PCI 추가 카드
- PATA / SATA 스토리지 또는 플래시 디스크 솔루션
Express-BASE는 기본 및 컴팩트 폼 팩터 Type 2 핀아웃 COM Express 모듈과 호환되며 최대 5개의 PCI Express x1 슬롯, 1개의 PCI Express Graphics x16 슬롯, 1개의 ExpressCard 슬롯 및 2개의 PCI 슬롯을 수용합니다.
