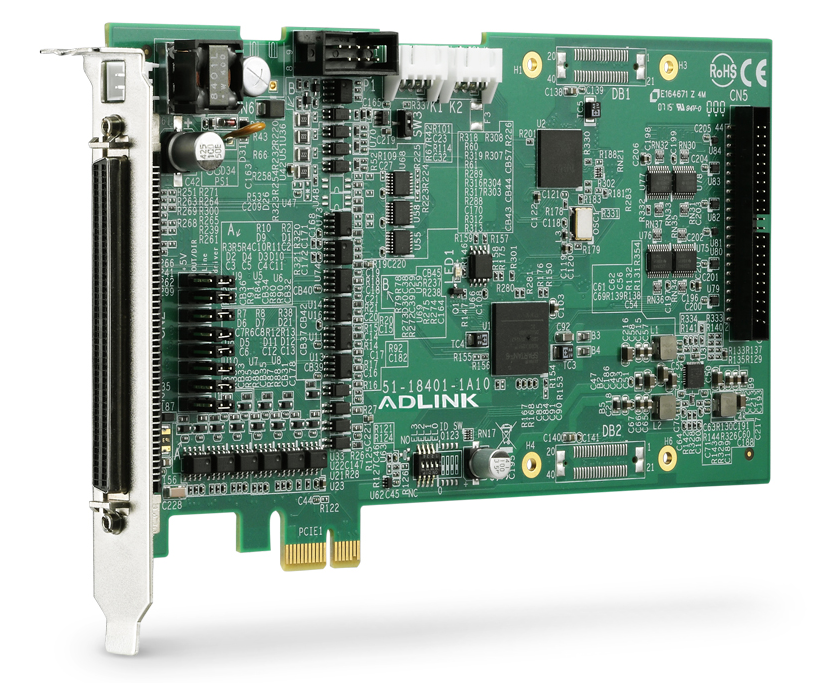

PCIe-8154(Centralized Motion Controllers)
모듈식 디자인의 고급 4축 서보 및 스테퍼 모션 컨트롤러
주요 특징
- x1 레인 PCI Express 인터페이스
- 16CH TTL 디지털 입력 및 16CH TTL 디지털 출력
- 펄스 출력 속도: 최대 6.55MHz
- 펄스 출력 옵션: OUT/DIR, CW/CCW, AB Phase
- 2~4축 선형 보간
- 2축 원호보간
- 나선형 보간
- 다축 연속 보간
소개
PCIe-8154는 최대 6.55MHz의 고주파 펄스 속도와 하드웨어 제어 비상 정지, 소프트웨어 보안 보호, 카드 인덱스 스위칭, 동시 선형/원형 실행을 제공하여 산업 비용/성능 요구 사항을 초과합니다. Mitsubishi, Panasonic 및 Yaskawa 서보 및 모든 펄스 트레인 제어 서보 및 스테퍼 드라이브와 호환되는 PCIe-8154는 연속 윤곽을 사용하여 선형 및 원형 보간으로 이동하는 여러 축을 통한 복잡한 이동 패턴을 허용합니다. 다양한 선형 및 원형 궤적에 적용 가능한 PCIe-8154는 광범위한 제조 응용 분야에 가장 부드러운 모션 제어를 제공합니다. 모듈화된 구성은 분산 I/O 제어 및 고속 트리거링 기능을 위한 ADLINK 확장 보드를 수용합니다.
