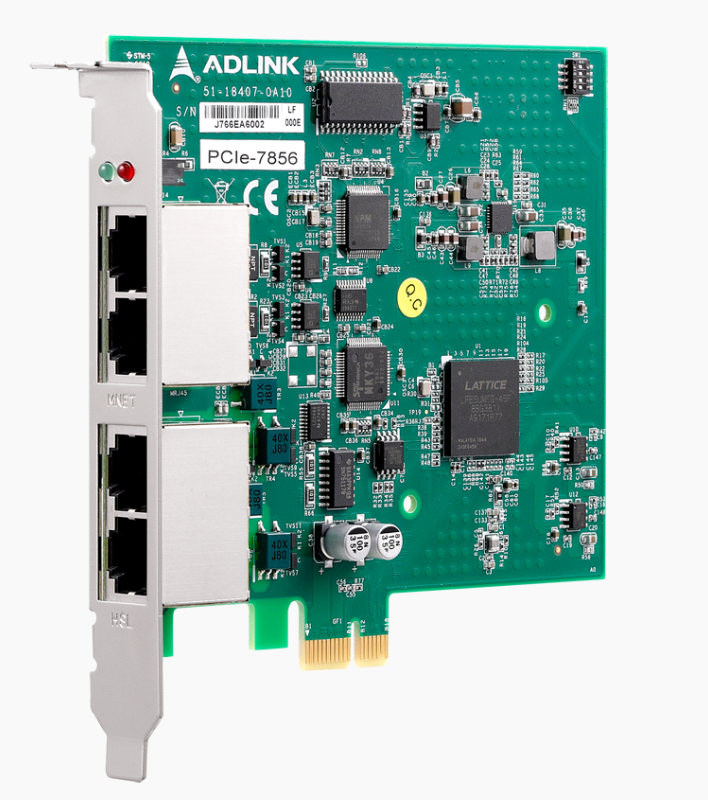

PCIe-7856(Distributed Motion Control)
마스터-슬레이브 분산 모션 및 I/O 마스터 컨트롤러
주요 특징
- 연결된 I/O 포인트: 최대 2,016포인트
- 연결된 모션 축: 최대 256개 축
- 프로그래밍 가능한 타이머 인터럽트
- 간편한 설치를 위한 RJ-45 잭
- 소프트웨어 선택 가능 전송 속도: HSL의 경우 3/6/12Mbps
- Motionnet에 대한 소프트웨어 선택 가능 전송 속도: 2.5/5/10/20Mbps
- 불휘발성 RAM 탑재
소개
PCIe-7856은 분산 모션 및 기계 자동화 애플리케이션의 I/O를 위한 Motionnet 및 HSL 시스템에 두 개의 포트를 제공하는 PCI Express 인터페이스 카드입니다. HSL 기술을 사용하면 마스터-슬레이브 아키텍처를 사용하여 수천 개의 I/O 포인트를 실시간으로 밀리초 단위로 스캔할 수 있습니다.
RJ-45 커넥터가 있는 상용 이더넷 케이블을 사용하면 HSL 슬레이브 모듈을 센서 장치에 최대한 가깝게 간편하게 설정할 수 있어 배선이 크게 줄어듭니다.
시스템 통합자는 개별 I/O 및 아날로그 I/O 모듈을 통합하여 신속한 대응과 실시간 스캔이 가능한 HSL 네트워크의 이점을 누릴 수 있습니다.
