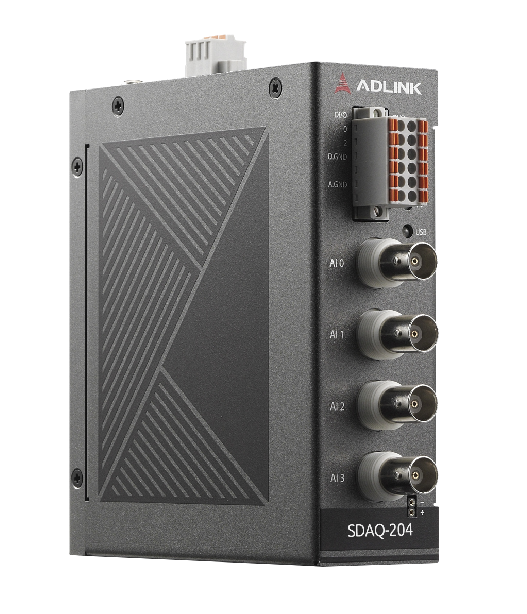

SDAQ-204(사운드 진동 입력)
4채널 사운드 및 진동 입력, 24비트, 128kS/s, 4채널 DI/O를 갖춘 프로그래밍 가능 스마트 DAQ
주요 특징
- 엣지 컴퓨팅을 가능하게 하는 독립형 이더넷 DAQ
- 주기적 기계 상태 폴링을 위한 RESTful API
- 지속적인 데이터 스트리밍을 위한 C/C#/C++/Python/LabView API 지원
- 간편한 구성 및 휴대용 DAQ로서의 사용을 위한 내장 웹 콘솔
- 에지에서의 데이터 분석 및 효율성을 위한 iApp 배포 지원
- 각 아날로그 입력에서 IEPE 4mA 여기를 지원하여 사운드 및 진동 측정을 위한 가속도계를 구동합니다.
- 여러 장치에 데이지 체이닝을 위한 2개의 1Gb 이더넷 포트
소개
ADLINK의 SDAQ-204 초소형 엣지 DAQ는 ARM Cortex-A9 프로세서를 기반으로 하며 내장형 4채널 24비트 고해상도 아날로그 입력을 특징으로 하며 호스트 PC 없이도 독립형 장치로 작동할 수 있으며 회전 기계 및 장비의 24시간 진동 모니터링에 이상적입니다. SDAQ-204는 고정밀 정적 및 동적 측정 성능을 제공합니다. 24비트 Sigma-Delta ADC는 앤티앨리어싱 필터링을 지원하고 변조 및 신호 대역 외 노이즈를 억제하며 나이퀴스트 속도에서 사용 가능한 신호 대역폭을 제공하므로 기계 상태 모니터링 애플리케이션에서 높은 동적 범위 신호 측정에 이상적입니다. Gb 이더넷 통신을 통해 데이터를 중앙 허브로 빠르게 전송할 수 있습니다. 듀얼 이더넷 포트를 통해 데이지 체인 연결이 가능하여 네트워크 장비 비용을 줄이고 통신 거리를 확장할 수 있습니다.
분산 기계 모니터링
압축기, 진공 펌프, 모터, 베어링 및 발전기가 있는 현장에서 기계의 상태를 모니터링하는 것은 공장을 원활하게 가동하는 데 중요합니다. 전통적으로 작업자는 정기적으로 원격 기계를 방문하여 검사를 수행했습니다.그러나 이상이 감지될 때까지 기계는 이미 광범위한 손상을 입었을 수 있습니다.
지속적인 기계 모니터링을 제공하기 위해 임베디드 시스템과 DAQ 카드로 구성된 DAQ 시스템을 각 원격 기계 사이트에 배포할 수 있습니다.그러나 많은 원격 기계가 지리적으로 분산되어 있는 경우 각 사이트에 DAQ 시스템을 배포하는 것은 금지됩니다.SDAQ-204는 복잡한 임베디드 시스템 없이도 DAQ 시스템의 작업을 수행하도록 특별히 설계된 독립형 이더넷 DAQ 시스템입니다.
에지에서의 데이터 필터링
센서에서 수집한 신호는 FFT, 전압, g형 어레이 또는 OA 값과 같은 사용 가능한 데이터로 필터링하고 변환해야 하는 원시 데이터입니다.SDAQ-204 독립형 DAQ 시스템은 각 현장 사이트에 배포하여 기존에 임베디드 시스템에서 수행하던 원시 데이터 필터링 작업을 수행할 수 있습니다. 필터링되고 크기가 줄어든 데이터를 에지에서 중앙 허브로 변환하고 전송함으로써 백엔드 서버의 네트워크 부하와 처리 요구 사항이 극적으로 줄어듭니다.
에지의 iApp
SDAQ-204는 Python으로 작성된 사용자 정의 필터링 알고리즘에 대한 유연한 지원 옵션을 제공합니다. 이러한 귀중하고 기밀스러운 알고리즘은 DAQPilot 소프트웨어 패키지에 포함된 iApp Creator를 통해 iApp으로 장치에 배포하고 실행할 수 있습니다. SDAQ-204는 비용 효율적인 방식으로 사용자 정의 필터링 알고리즘인 iApp을 에지로 마이그레이션할 수 있도록 합니다.
내장 웹 콘솔
SDAQ-204의 내장 웹 콘솔은 웹 브라우저를 통해 구성하여 기계 상태 모니터링을 쉽게 시작하고 애플리케이션별 프로그래밍의 필요성을 없앨 수 있습니다. 관련 매개변수 및 데이터 유형에 대한 설정은 직관적인 대시보드 형식으로 제공됩니다. SDAQ-204를 사용하면 기계 상태 모니터링 환경을 빠르고 쉽게 설정할 수 있습니다.
