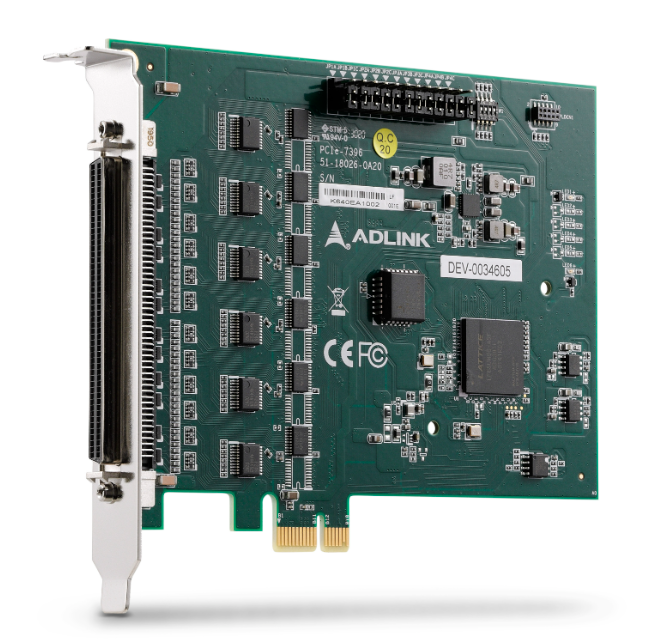

PCIe-7396(Digital I/O)
96-CH High-Driving DIO Card
주요 특징
- 32비트 5V PCI Express 버스 지원
- 96-CH 디지털 TTL 입력/출력
- 최대 48mA(싱크) 및 15mA(소스)의 높은 구동
- 4/2 산업 표준 8255 PPI(모드 0)를 에뮬레이트합니다.
- 포트는 입력 또는 출력으로 독립적으로 구성 가능합니다.
- 디지털 입력에 사용 가능한 외부 래치 신호
- 출력 상태 다시 읽기
- 알려진 전원 켜기 상태
소개
PCIe-7396은 산업용 애플리케이션을 위해 설계된 96비트 병렬 디지털 입출력(DIO) 카드입니다. PCI Express 버스 아키텍처의 플러그 앤 플레이 기능을 통해 사용자는 PCIe-7396을 시스템에 빠르게 설치할 수 있습니다. PCIe-7396은
2개/4개의 8255 프로그래밍 가능 주변 장치 인터페이스(PPI) 칩을 에뮬레이션합니다. 각 PPI는 동시에 액세스할 수 있는 3개의 8비트 DIO 포트를 제공합니다. 총 6/12개의 포트는 입력 또는 출력으로 독립적으로 프로그래밍할 수 있습니다.
PCIe-7396은 디지털 입력 데이터를 캡처하기 위한 외부 트리거링을 지원합니다. “상태 변경”(COS) 인터럽트가 제공되므로 디지털 입력이 상태를 변경하면 사용자가 외부 이벤트를 처리할 수 있도록 인터럽트가 생성됩니다.
