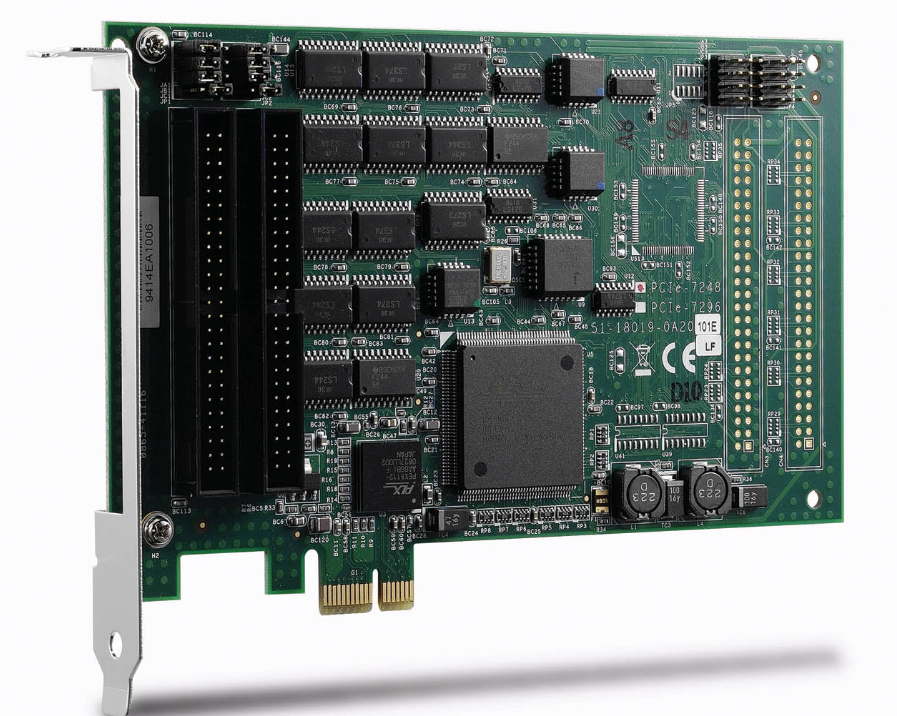

PCIe-7248/7296(Digital I/O)
96/48-CH Opto-22 호환 PCI Express 디지털 I/O 카드
주요 특징
- x1 PCI Express® 인터페이스
- 48/96-CH 디지털 TTL/DTL 입력/출력
- 4/2/1 산업 표준 8255 PPI(모드 0)를 에뮬레이트합니다.
- OPTO-22 호환 I/O 모듈과 직접 인터페이스
- 출력 포트 상태 읽기
- 8254 타이머/카운터 칩 탑재
- 프로그래밍 가능한 인터럽트 소스
- Windows 7/8 X64/X86 및 Windows 2008 R2 지원
소개
ADLINK의 PCIe-7248/7296은 96/48 I/O 채널을 갖춘 고밀도 병렬 디지털 I/O 보드입니다. 헤더 커넥터는 업계 Opto-22 표준과 완벽하게 호환됩니다. 따라서 PCIe-7248/7296은 Opto-22 외부 장치를 활용할 수 있습니다. PCIe-7248/7296 장치는 업계 표준 8255 프로그래밍 가능 주변 장치 인터페이스(PPI) 칩의 모드 0을 에뮬레이션합니다. PCIe-7248/7296은 각각 4/2 PPI 칩을 제공합니다. 각 PPI는 포트 A, 포트 B 및 포트 C의 3개의 8비트 포트를 제공합니다. 포트 C는 2개의 니블 폭(4비트) 포트로 나뉩니다. PCIe-7248/7296 장치에는 프로그래밍 가능한 타이머/카운터가 있습니다. 하나의 16비트 카운터는 이벤트 계산에 사용할 수 있고 다른 32비트 타이머는 타이밍 인터럽트 생성에 사용할 수 있습니다. PCIe-7248/7296 장치는 타이머 출력뿐 아니라 DIO 채널에서도 여러 개의 프로그래밍 가능 인터럽트 소스를 제공합니다.
