PCIe-9834(Digitizers/Oscilloscopes)
PLL 모듈이 있는 4-CH 16비트 80MS/s PCI Express 디지타이저
주요 특징
- 최대 80MS/s 샘플링 및 4개의 동시 아날로그 입력
- 고해상도 16비트 ADC
- 아날로그 입력을 위한 최대 40MHz 대역폭, 1GB 온보드 저장 메모리
- ±0.5V, ±1V, ±5V 또는 ±10V의 프로그래밍 가능한 입력 전압 범위
- 고속 데이터 스트리밍을 위한 Scatter-Gather DMA 데이터 전송
- 10 또는 20MHz 디지털 온보드 필터(FPGA) 제공
- 정밀한 동기화를 위한 PLL 모듈 제공

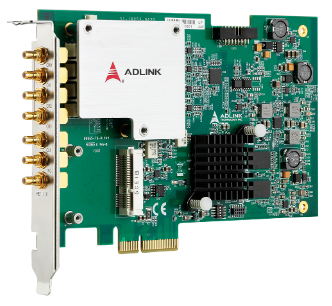

ADLINK의 새로운 PCIe-9834 고속 PCI Express 디지타이저는 16비트 해상도, 40MHz 대역폭, 최대 1GB DDR3 온보드 메모리를 갖춘 4개의 동시 샘플링 80MS/s 입력 채널을 제공합니다. 4개의 입력 채널 각각은 16비트 해상도 A/D 컨버터를 사용하여 최대 80MS/s 샘플링을 지원합니다. 이를 통해 채널 간 위상 지연 없이 모든 채널에서 신호를 동시에 기록할 수 있습니다. 매우 큰 온보드 메모리는 가장 높은 샘플링 속도에서도 긴 기록 시간을 가능하게 합니다. 각 연결 쌍(레인)은 250MB/s의 버스트 연결 속도를 달성할 수 있습니다. x4 레인 슬롯 PCI Express 기술을 기반으로 하는 PCIe-9834는 각 슬롯을 직접 연결하면 각 개별 카드에 대한 전체 전송 대역폭을 허용한다는 점에서 명확한 이점을 제공합니다.
PCIe-9834는 낮은 왜곡 프런트 엔드와 함께 높은 성능과 샘플링 속도는 물론, 부가가치 기능과 애플리케이션 지향 API를 제공하므로 레이더 테스트, 전원 관리 모니터링, 비파괴 테스트에 이상적인 솔루션입니다.
낮은 왜곡 성능

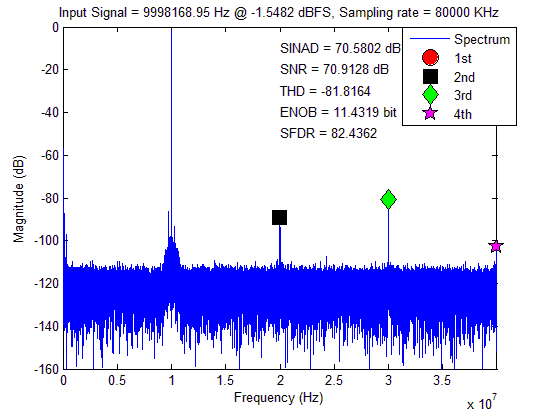

- 78dB SFDR, 67dB SNR, -78dB THD의 놀라울 정도로 정확한 높은 동적 성능
간편하고 다양한 구성
- 소프트웨어로 선택 가능한 50Ω 또는 1MΩ 입력 임피던스와 ±0.5V, ±1V, ±5V 또는 ±10V 입력 범위는 가장 까다로운 애플리케이션 요구 사항을 충족하는 데 필요한 다양성을 제공합니다.
FPGA 기반 디지털 필터

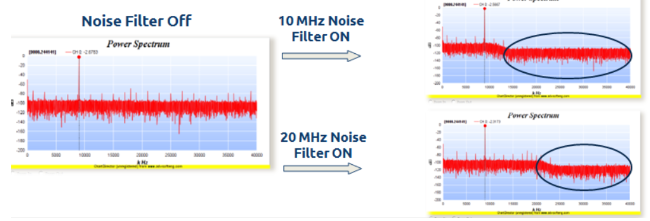

- FPGA 기반 31차 FIR 디지털 필터는 노이즈를 효율적으로 줄이고 신호 가시성을 높여 저주파 애플리케이션에서 대역 외 노이즈와 배경 노이즈를 제거합니다.
- 20MHz 신호 콘텐츠 이하의 노이즈 감소 지원(호스트 CPU 로딩 또는 추가 프로그래밍 없이 FPGA 기반)
측정 기능 API

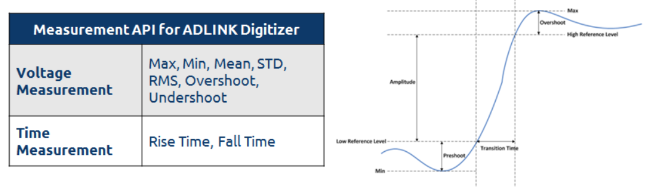

- 측정 API는 범위 지정 애플리케이션 소프트웨어 개발을 위해 추가 프로그래밍이 필요 없이 기본 전압/시간 측정 결과를 쉽게 변환합니다.

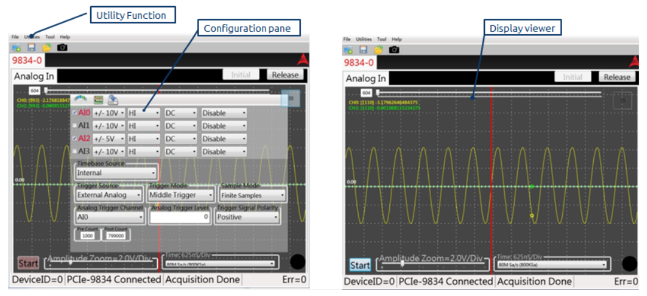

- ADLINK Digitizer용 범위 유틸리티에는 추가 프로그래밍이 필요하지 않습니다.
