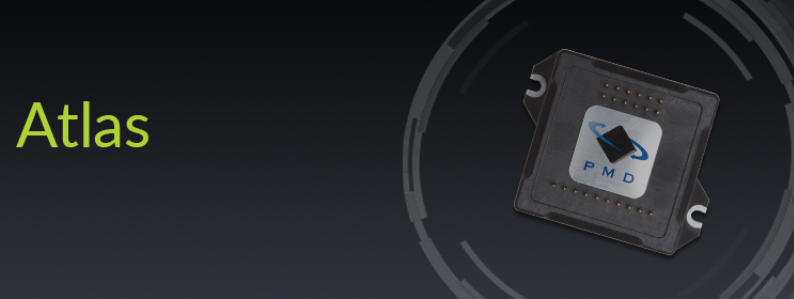

Atlas(단일 HV 공급 및 전류 제어 기능을 갖춘 Atlas 고성능 디지털 앰프)

Atlas® 디지털 앰프는 DC 브러시, 브러시리스 DC 및 스텝 모터에 고성능 토크 제어를 제공하는 소형 단일 축 앰프입니다. 이 제품은 소형 납땜 가능한 모듈로 패키징되어 있으며 위치 모션 제어, 속도 제어 및 정밀 힘 제어 애플리케이션에 사용하기에 이상적입니다.

초소형 패키지의 고성능

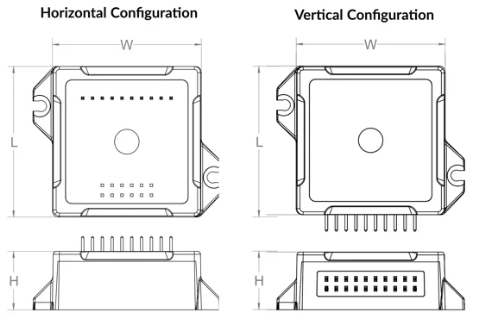

Atlas Digital Amplifiers는 모터 토크를 직접 제어하거나 상위 레벨 모션 컨트롤러와 함께 사용됩니다. 매우 컴팩트한 크기와 고출력 출력으로 의료 장비, 실험실 자동화, 과학 기기, 범용 모션 제어, 힘 피드백 및 액추에이터 제어와 같은 애플리케이션에 이상적입니다. ATLAS Amplifiers는 수직 및 수평 장착 구성으로 제공되며, 3가지 전력 레벨과 2가지 패키지 크기가 있습니다.

고급 앰프 기술

Atlas Digital Amplifiers는 PMD의 독점적인 디지털 전류 제어 및 스위칭 기술을 활용하여 뛰어난 효율성과 조용한 모터 작동을 제공합니다. 제어 기능에는 사용자 프로그래밍 가능한 이득 매개변수, 성능 추적, 필드 지향 제어 및 I2t 전류 관리가 포함됩니다. Atlas 앰프는 단일 모터 공급 전압에서 내부적으로 전원을 공급받으며 과전류, 저전압, 과전압, 과열 및 단락 회로 오류로부터 자동으로 보호합니다.

사용하기 쉽습니다

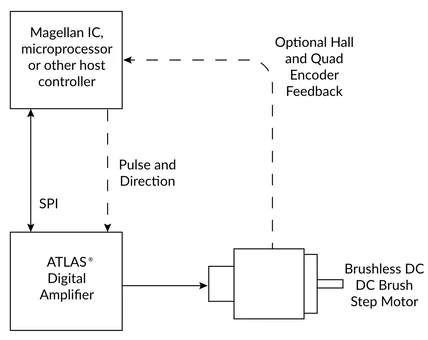

Atlas 제품군은 PMD의 Magellan 모션 제어 IC와 원활하게 작동하도록 설계되었습니다. 또는 전용 FPGA, 디지털 신호 프로세서 또는 범용 마이크로프로세서와 함께 사용할 수 있습니다. 통신은 간단한 패킷 지향 프로토콜을 사용하는 SPI(Serial Peripheral Interface)를 통해 이루어집니다. 스텝 모터의 경우 SPI 형식 외에도 펄스 및 방향 입력 모드가 제공됩니다.

• 초고효율의 모든 디지털 솔더링 가능 전력 증폭기
• 무브러시 DC, 스텝 및 DC 브러시 모터를 제어합니다.
• 75W, 250W, 500W 전력 레벨로 제공
• 작동 공급 전압 범위는 12V ~ 56V입니다.
• 현장 지향 제어
• 과전류, 과전압 및 저전압 보호
• 모터 버스 전압에서 단일 공급 작동
• 완전 디지털 전류 제어
• I2t 전류 폴드백 제한
• NVRAM에 온보드 성능 추적 및 모터 매개변수 저장
• 멀티 모터 버전은 사용자가 모터 유형을 프로그래밍할 수 있도록 합니다.
• SPI(Serial Peripheral Interface)는 아날로그 +/- 10V 토크 신호를 제거합니다.
