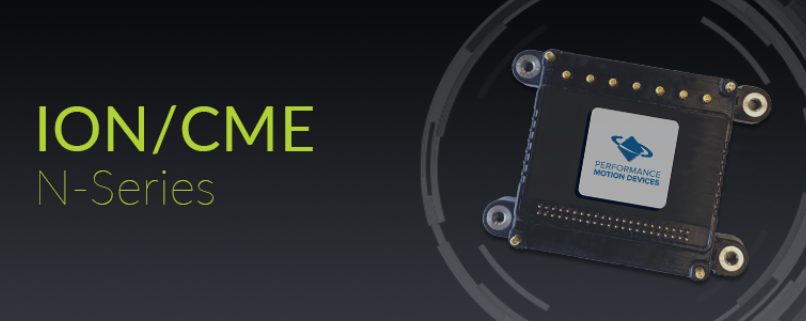

ION/CME® N-시리즈 디지털 드라이브

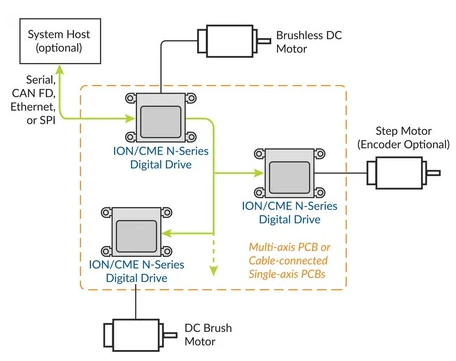

ION®/CME N-시리즈 디지털 드라이브는 PMD의 ION 디지털 드라이브 제품군의 소형 PCB 장착형 버전으로, 고성능 모션 제어, 네트워크 연결 및 증폭을 제공합니다. 37.6mm x 37.6mm x 16.8mm의 작은 밀폐형 패키지는 내부 전자 장치를 환경적 위험으로부터 보호합니다. 75, 350 및 1,000와트의 세 가지 출력 레벨을 사용할 수 있습니다. 모든 ION은 DC 브러시, 브러시리스 DC 및 스텝 모터를 구동할 수 있으며 의료, 모바일, 과학, 반도체 및 기타 자동화 애플리케이션에 이상적입니다.

강력한 기능

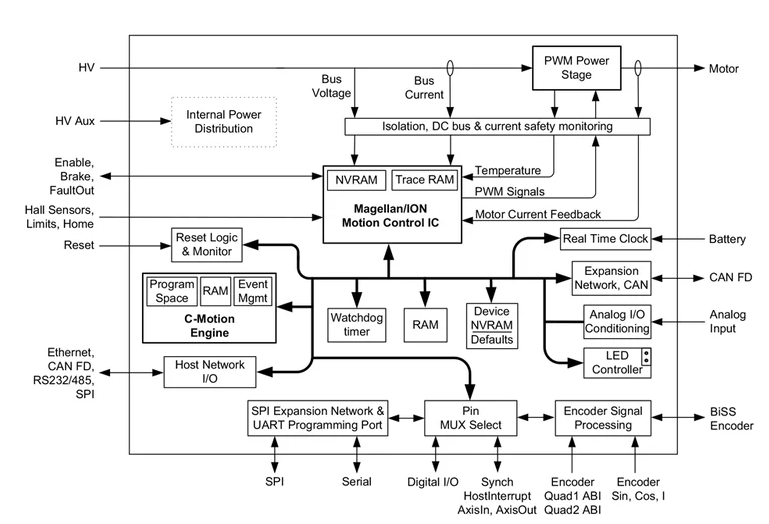

ION/CME N-시리즈 디지털 드라이브는 특허받은 초견고 폼 팩터에서 높은 전력 밀도를 제공합니다. 프로파일 생성, 서보 보상, 정지 감지, 필드 지향 제어, 디지털 토크 제어 및 기타 여러 모션 제어 기능을 수행합니다. 추가 기능으로는 이더넷, CAN, 직렬 및 SPI(직렬 주변 장치 인터페이스) 통신이 있습니다.

출시 시간 혁신

N-시리즈 ION은 애플리케이션별 컨트롤러를 구축하기 위한 새로운 패러다임을 나타냅니다. 수십 또는 수백 개의 IC 구성 요소로 처음부터 보드를 설계하는 대신, 플러그 앤 플레이 N-시리즈 ION 모듈을 사용하면 몇 달 또는 몇 년이 아닌 몇 주 만에 완벽하게 작동하는 맞춤형 보드를 설계하고 생산할 수 있습니다.

사용 및 프로그래밍이 쉽습니다

PMD의 강력한 Pro-Motion® Windows 기반 GUI를 사용하면 모션 제어 성능을 그래프화하고 분석하기 쉽고, 온보드 C-Motion® 엔진을 사용하면 사용자가 N-Series ION에서 직접 애플리케이션을 실행할 수 있습니다. 가장 중요한 점은 모든 ION/CME N-Series 디지털 드라이브의 핵심에는 PMD Magellan 모션 제어 IC가 있어 소프트웨어 호환성을 보장하고 타의 추종을 불허하는 성능과 안정성을 보장한다는 것입니다.

• DC 브러시, 브러시리스 DC 및 스텝 모터 버전
• 이더넷, CAN FD, 직렬 또는 SPI 호스트 통신
• 75W, 350W 또는 1000W 전력 정격

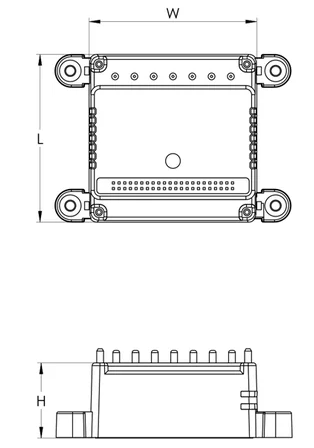

• 작은 면적(37.6mm x 37.6mm x 16.8mm)의 밀폐형 패키지
• 완전 사용자 프로그래밍 가능
• S-커브, 사다리꼴, 속도 윤곽, 전자 기어링 프로파일
• 최대 20A 연속 출력
• 12-56V 단일 전원
• 20, 40, 80 및 120kHz
• PWM 주파수
• 20kHz 서보 루프 속도
• 보조 인코더 입력은 캠, 기어링 및 듀얼 루프 애플리케이션을 지원합니다.
