Prodigy/CME Machine-Controller

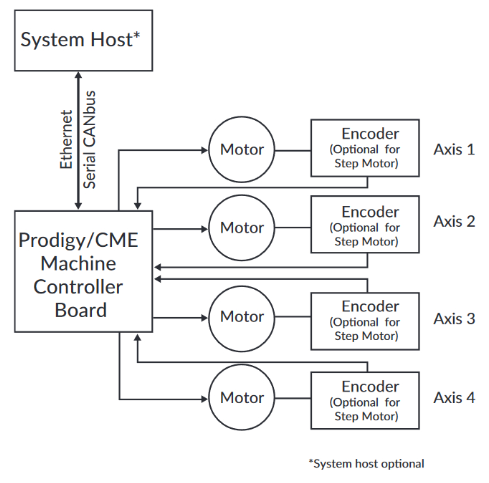

Prodigy®/CME 머신 컨트롤러 보드는 의료, 과학, 자동화, 산업 및 로봇 응용 분야에 고성능 모션 제어를 제공합니다. 1, 2, 3 및 4축 구성으로 제공되는 이 보드는 DC 브러시, 브러시리스 DC 및 스텝 모터를 지원하며 사용자가 작성한 C 언어 코드를 다운로드하여 보드에 직접 실행할 수 있습니다. Prodigy/CME 머신 컨트롤러에는 외부 앰프가 필요 없는 온보드 Atlas® 앰프가 있습니다. 완벽하게 작동하는 시스템을 구축하려면 전원 공급 장치, 모터 및 케이블만 필요합니다.

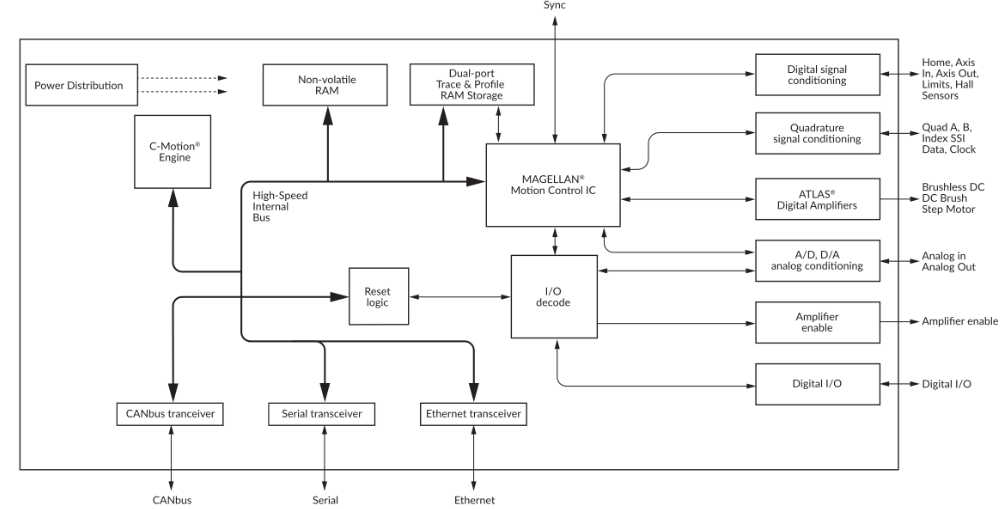

Magellan Motion Control IC 기반으로 구축

PMD의 업계를 선도하는 Magellan® 모션 제어 IC를 기반으로 하는 Prodigy/CME 머신 컨트롤러 보드는 S-커브, 사다리꼴, 속도 윤곽 및 즉석 매개변수 변경이 가능한 전자 기어링을 포함한 사용자 선택 가능한 프로파일 모드를 제공합니다. 서보 루프 보상은 전체 32비트 위치 오류, 속도 및 가속 피드포워드가 있는 PID, 통합 한계 및 복잡한 부하의 정교한 제어를 위한 이중 바이쿼드 필터를 활용합니다.

온보드 앰프

최대 4개의 온보드 Atlas 앰프는 가장 까다로운 애플리케이션에도 고성능 증폭을 제공합니다. 이 컴팩트하고 강력한 장치는 현장 지향 제어, 안전 모니터링 및 업계를 선도하는 드라이브 효율성을 제공합니다.

사용 및 프로그래밍이 쉽습니다

Pro-Motion® GUI를 사용하면 시스템 매개변수와 모션 성능을 쉽게 설정하고 분석할 수 있습니다. PMD의 C-Motion 및 .NET 언어 지원은 프로그램 개발 프로세스를 단순화하고 산업 표준 언어 사용을 허용합니다.

• 완벽한 올인원 머신 컨트롤러
• 1, 2, 3, 4축 구성으로 사용 가능
• PMD의 고급 Magellan® 모션 컨트롤 IC 사용
• DC 브러시, 브러시리스 DC 및 스텝 모터 지원
• 온보드 고성능 Atlas® 앰프
• S-커브, 사다리꼴, 전자 기어링 및 속도 윤곽 프로파일
• 이더넷, CANbus 및 직렬 통신
• 96 MIP에서 사용자 애플리케이션 코드의 보드 수준 실행
• 고속 루프 속도: 50 μsec/축
• 풀 스텝 당 최대 256개의 마이크로 스텝 분해능
• 축당 최대 1KW 피크 출력 전력
• 과전압, 저전압, 모터 단락, 과열을 포함한 광범위한 오류 감지
• 단일 전압 공급은 모터와 보드 로직을 구동합니다.
