CAM350 을 이용하여, 거버파일을 PADS 파일(ASCII) 로 변환하는 방법

CAM350 을 이용하여, 거버파일을 PADS 파일(ASCII) 로 변환하는 방법

1. CAM350 에서 거버파일을 Import 한다.

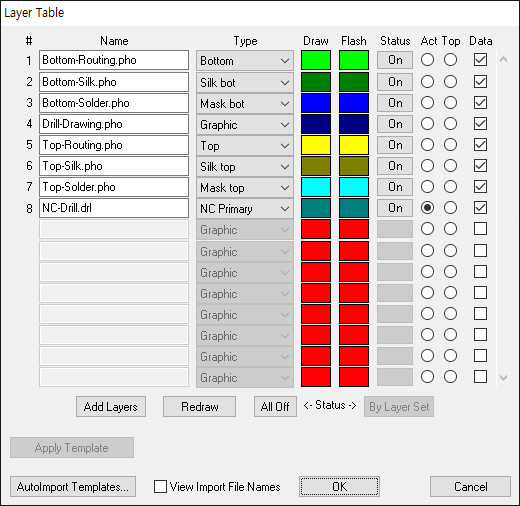

2. 거버파일 임포트 완료 후 ‘Y’ 키를 눌러서 거버파일에 맞는 ‘Type’ 레이어를 아래의 <그림1>과 같이 설정한다.

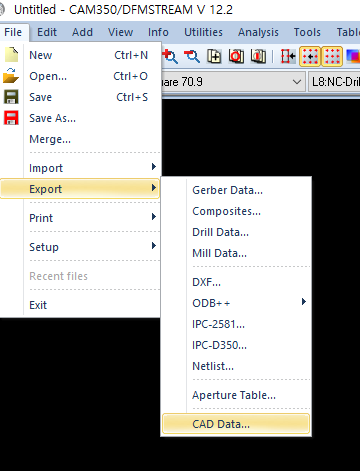

3. 메뉴에서  <그림2>와 같이 Export -> CAD Data… 를 선택하고, ‘PADS’ 수행한다.
4. 이후 대상 디렉토리에 ASC 파일이 생성되면 PADS 에서 Import 메뉴를 통해 불러온다.

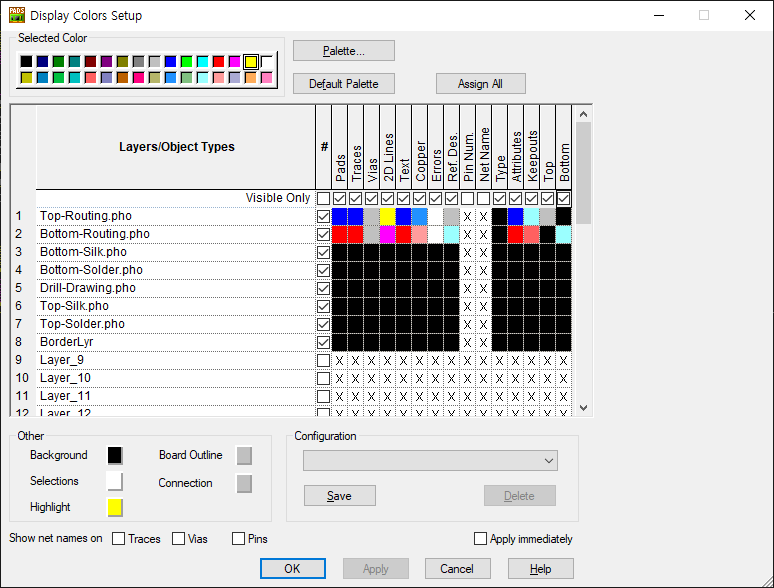

5. 주의할 것은 <그림3>과 같이 PADS 에서 Import 후 해당 레이어가 색상이 검정색으로 표시된 경우 이를 색상 지정해야만 레이어 데이터가 화면에 보인다.

<그림 1>

<그림 2>

<그림 3>
